Budowa tarasu z geowłókniną separacyjną a przepływ wody
Wstęp – dlaczego stosować geowłókniny separacyjne na tarasach i podjazdach
Budowa tarasów i podjazdów w dzisiejszych czasach nie ogranicza się do niewielkich powierzchni 15–20 m². Coraz częściej projektuje się tarasy i przestrzenie rekreacyjne o powierzchni 150–300 m², co wiąże się z większymi nakładami finansowymi i większymi wymaganiami konstrukcyjnymi. W takich realizacjach kluczowym zagadnieniem staje się prawidłowe odprowadzenie wód gruntowych oraz kontrola ich zmiennej wysokości i dynamiki, która zależy od lokalizacji i charakterystyki terenu.
Dlatego na obszarach, gdzie poziom wód gruntowych jest wysoki lub zmienny, stosowanie geowłóknin separacyjnych i filtrów wbudowanych w konstrukcję podbudowy staje się niezbędne. Takie rozwiązania zapewniają stabilność podłoża, zapobiegają nadmiernemu przemieszczaniu się warstw gruntowych, erozji czy lokalnym osiadaniom, a także zwiększają trwałość całej konstrukcji.
Zrozumienie zasad działania geowłóknin, ich montażu i właściwości filtracyjnych jest kluczowe, szczególnie przy dużych powierzchniach tarasów i podjazdów, gdzie koszty naprawy ewentualnych uszkodzeń mogą być znaczące. Prawidłowo dobrana i zamontowana geowłóknina pozwala na efektywne zarządzanie wodami gruntowymi, co jest podstawą długotrwałego użytkowania i bezpieczeństwa konstrukcji.
Ważne: Przy dużych powierzchniach tarasów i podjazdów koszty ewentualnej naprawy uszkodzonej podbudowy mogą być bardzo wysokie, dlatego wbudowane systemy filtracyjne i geowłókniny separacyjne są inwestycją w trwałość i bezpieczeństwo konstrukcji.
Prędkość przepływu wody przez geowłókniny separacyjne – zasady i parametry
1. Mechanizm przepływu wody
Przepływ wody przez geowłókninę zachodzi prostopadle do płaszczyzny materiału, a jego wydajność zależy od struktury włókien, grubości warstwy, porowatości, gramatury materiału oraz obciążenia mechanicznego. Efektywny przepływ pozwala na odprowadzenie wody z warstw gruntowych, zapobiega lokalnemu wzrostowi ciśnienia porowego i minimalizuje ryzyko wymywania drobnych cząstek gruntu.
2. Kluczowe parametry hydrauliczne
- Wielkość porów charakterystycznych (O90) – określa średnicę, poniżej której znajduje się 90% porów geowłókniny, decydując o filtracji i odporności na kolmatację.
- Przepływ prostopadły – prędkość przepływu wody w kierunku normalnym do materiału.
- Przepływ w płaszczyźnie geowłókniny – wydajność transportu wody równolegle do warstwy, istotna przy projektowaniu drenaży.
Ważne: Wartości przepływu powinny być dobrane tak, aby nie ograniczać naturalnego drenażu gruntów sąsiadujących z geowłókniną.
3. Wymagania techniczne i przykładowe wartości
| Parametr hydrauliczny | Wartość minimalna / typowa | Jednostka | Opis praktyczny |
|---|---|---|---|
| Przepływ w kierunku prostopadłym | 0,08 – 0,12 | m/s | Minimalny przepływ wody przez geowłókninę, zapewniający prawidłowe odprowadzenie wód gruntowych. |
| Przepływ w płaszczyźnie przy nacisku 20 kPa | 48,1 ×10−7 | m2/s | Transport wody równolegle do warstwy przy niewielkim obciążeniu. |
| Przepływ w płaszczyźnie przy nacisku 100 kPa | 17,7 ×10−7 | m2/s | Średni zakres roboczy przy umiarkowanych obciążeniach gruntu lub nawierzchni. |
| Przepływ w płaszczyźnie przy nacisku 200 kPa | 10,5 ×10−7 | m2/s | Odpowiedni dla dużych obciążeń, np. przy nasypach i drogach ciężkiego ruchu. |
| Charakterystyczna wielkość porów (O90) | ≈ 80 | μm | Zapewnia skuteczną filtrację i zmniejsza ryzyko zatkania przez drobne cząstki gruntu. |
4. Kolmatacja i trwałość filtracji
Kolmatacja to proces stopniowego zatkania porów przez cząstki zawiesiny lub drobny piasek, prowadzący do spadku przepływu wody. Dobór geowłókniny z odpowiednim O90 oraz właściwą strukturą włókien pozwala zminimalizować to zjawisko. Wysoka wodoprzepuszczalność powinna być zawsze większa od przepuszczalności sąsiadujących gruntów.
Ważne: Kolmatacja może wystąpić zarówno w strukturze włókien, jak i na powierzchni geowłókniny – należy uwzględnić rodzaj gruntu i obecność zawiesin w wodzie przepływającej.
5. Normy i metody badań
- EN ISO 11058 – wodoprzepuszczalność prostopadła do płaszczyzny geowłókniny.
- EN ISO 12958 – przepływ w płaszczyźnie geowłókniny.
- EN ISO 12956 – określanie charakterystycznej wielkości porów (O90).
6. Montaż geowłókniny – szczegółowe wytyczne
- Przygotowanie podłoża: powierzchnia powinna być oczyszczona z kamieni, korzeni i innych ostrych elementów oraz wyrównana.
- Rozwinięcie materiału: geowłókninę należy rozwijać płasko, bez zagnieceń, minimalnie naciągając, aby zachować jej właściwości mechaniczne.
- Zakłady pasm: kolejne pasma powinny nachodzić na siebie 20–30 cm; przy dużych spadkach lub obciążeniach można stosować agrafki lub kołki do stabilizacji.

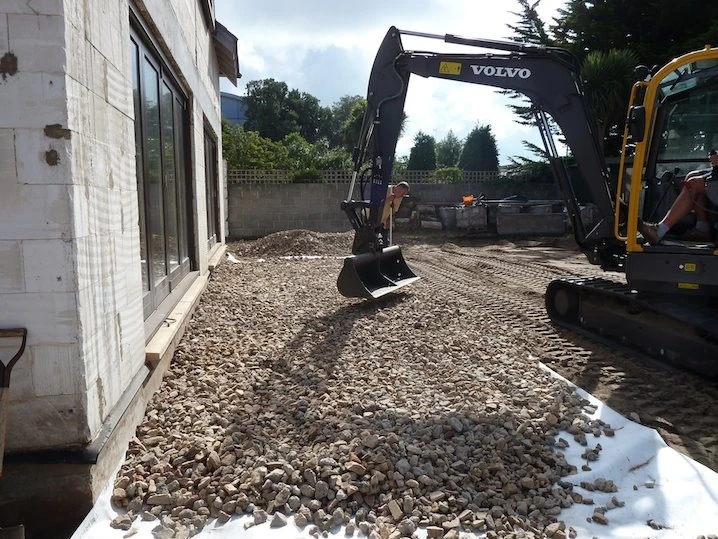

- Podsypka ochronna: przed przejazdem pojazdów lub układaniem kolejnych warstw stosuje się cienką warstwę piasku, żwiru lub ziemi.
- Kolejność układania warstw: najpierw geowłóknina, potem podsypka, następnie warstwy drenażowe lub konstrukcyjne. W przypadku skarp i nasypów materiał należy przycinać i dopasowywać tak, aby pokrywał całą powierzchnię bez przerw.
Ważne: Montaż powinien odbywać się w suchych warunkach, z minimalnym rozciągnięciem materiału i ochroną przed punktowym obciążeniem ciężkim sprzętem.
7. Trwałość eksploatacyjna
Geowłókniny powinny zachować swoje właściwości hydrauliczne i mechaniczne przez cały okres projektowej eksploatacji konstrukcji – zwykle 25–50 lat. Trwałość zależy od prawidłowego montażu, ochrony przed uszkodzeniem mechanicznym, odpowiedniego zakładu pasm oraz dopasowania właściwości materiału do warunków gruntowo‑wodnych.
Podsumowanie praktyczne
Dobrze dobrana i poprawnie zamontowana geowłóknina separacyjna zapewnia:
- swobodny przepływ wody i ochronę przed zaleganiem wód gruntowych,
- stabilność warstw gruntowych i nasypów,
- odporność na kolmatację i długotrwałą filtrację,
- bezpieczne przeprowadzanie robót budowlanych i mechanicznych po zastosowaniu warstw ochronnych.
Ważne: Wybór materiału, jego montaż i ochrona mechaniczna są kluczowe dla wieloletniej trwałości i skuteczności geowłókniny w systemach drenażowych i konstrukcyjnych.
