Przemarzanie gruntu a fundament tarasu
Przemarzanie gruntu w Polsce — merytoryczny fundament projektowania tarasów
Przemarzanie gruntu jest jednym z kluczowych zagadnień w inżynierii lądowej, które wpływa na projektowanie fundamentów, w tym fundamentów tarasów, podjazdów czy innych konstrukcji naziemnych. Proces ten polega na zamarzaniu wody zawartej w gruncie w okresie zimowym, co prowadzi do jego przemieszczania i zwiększenia objętości. Właściwe uwzględnienie głębokości przemarzania jest niezbędne, aby zapobiec powstawaniu rys, pękaniu fundamentów i deformacjom konstrukcji.
Mapa przemarzania gruntu w Polsce według normy PN-81/B-03020 dzieli kraj na cztery główne strefy. Każda strefa określa głębokość przemarzania, będącą podstawą przy projektowaniu fundamentów i określaniu minimalnej głębokości posadowienia.
Strefy przemarzania gruntu w Polsce
Norma PN-81/B-03020 wyróżnia cztery strefy przemarzania gruntu, z różną głębokością przemarzania, zależną od klimatu, rzeźby terenu oraz zawartości wody w glebie. Poniższa tabela przedstawia wartości orientacyjne:
| Strefa | Głębokość przemarzania gruntu | Orientacyjne obszary |
|---|---|---|
| I | 0,8 m | Zachodnia i południowo-zachodnia Polska |
| II | 1,0 m | Centralna Polska |
| III | 1,2 m | Północno-wschodnia i wschodnia Polska |
| IV | 1,4 m | Północno-wschodnia Polska, Suwalszczyzna |
Znaczenie przemarzania w praktyce inżynierskiej
Zrozumienie przemarzania gruntu pozwala projektantom fundamentów, w tym tarasów, właściwie dobrać głębokość posadowienia i materiały budowlane, minimalizując ryzyko uszkodzeń konstrukcji w okresie zimowym. W praktyce oznacza to, że fundament powinien być posadowiony poniżej strefy przemarzania lub odpowiednio izolowany termicznie.
Znajomość głębokości przemarzania jest niezbędna przy projektowaniu fundamentów, ponieważ zamarzanie i odmarzanie gruntu powoduje powstawanie sił unoszących, które mogą prowadzić do uszkodzeń konstrukcji. Standardowo fundamenty powinny być posadowione poniżej strefy przemarzania, aby uniknąć takich zagrożeń. W przypadku tarasów o niewielkiej powierzchni i lekkiej konstrukcji można stosować rozwiązania płytsze, jednak wymaga to dokładnej analizy lokalnych warunków gruntowych.
Normy i ich odpowiedniki
W Polsce głównym dokumentem odniesienia jest norma PN-81/B-03020, jednak w projektowaniu nowoczesnym stosuje się również wytyczne Eurokodu 7 (PN-EN 1997-1), uwzględniające probabilistyczne podejście do przemarzania gruntu. Poniżej tabela przedstawiająca normy i ich zastosowanie:
| Norma | Opis | Odpowiednik / Zastosowanie |
|---|---|---|
| PN-81/B-03020 | Mapa przemarzania gruntu w Polsce, wartości projektowe dla posadowienia fundamentów | Podstawa projektowania w inżynierii budowlanej |
| PN-EN 1997-1 (Eurokod 7) | Projektowanie geotechniczne, w tym analiza wpływu przemarzania i osiadania gruntów | Nowoczesne standardy projektowania w Europie |
| Izoterma 0 °C | Linia w gruncie, w której temperatura osiąga 0 °C w okresie zimowym | Umożliwia probabilistyczną ocenę głębokości przemarzania |
Izoterma zerowa – klucz do nowoczesnej analizy przemarzania
Izoterma zerowa (0 °C) jest pojęciem stosowanym w analizach geotechnicznych i klimatologicznych. Oznacza powierzchnię, w której temperatura gruntu osiąga dokładnie 0 stopni Celsjusza zimą. Pozwala na precyzyjne określenie strefy przemarzania, szczególnie w przypadku gruntów o zróżnicowanej wilgotności lub strukturze.
W praktyce inżynierskiej izoterma zerowa pozwala określić głębokość posadowienia fundamentów z uwzględnieniem ryzyka sił unoszących oraz minimalizować ryzyko pękania konstrukcji w okresie zimowym.

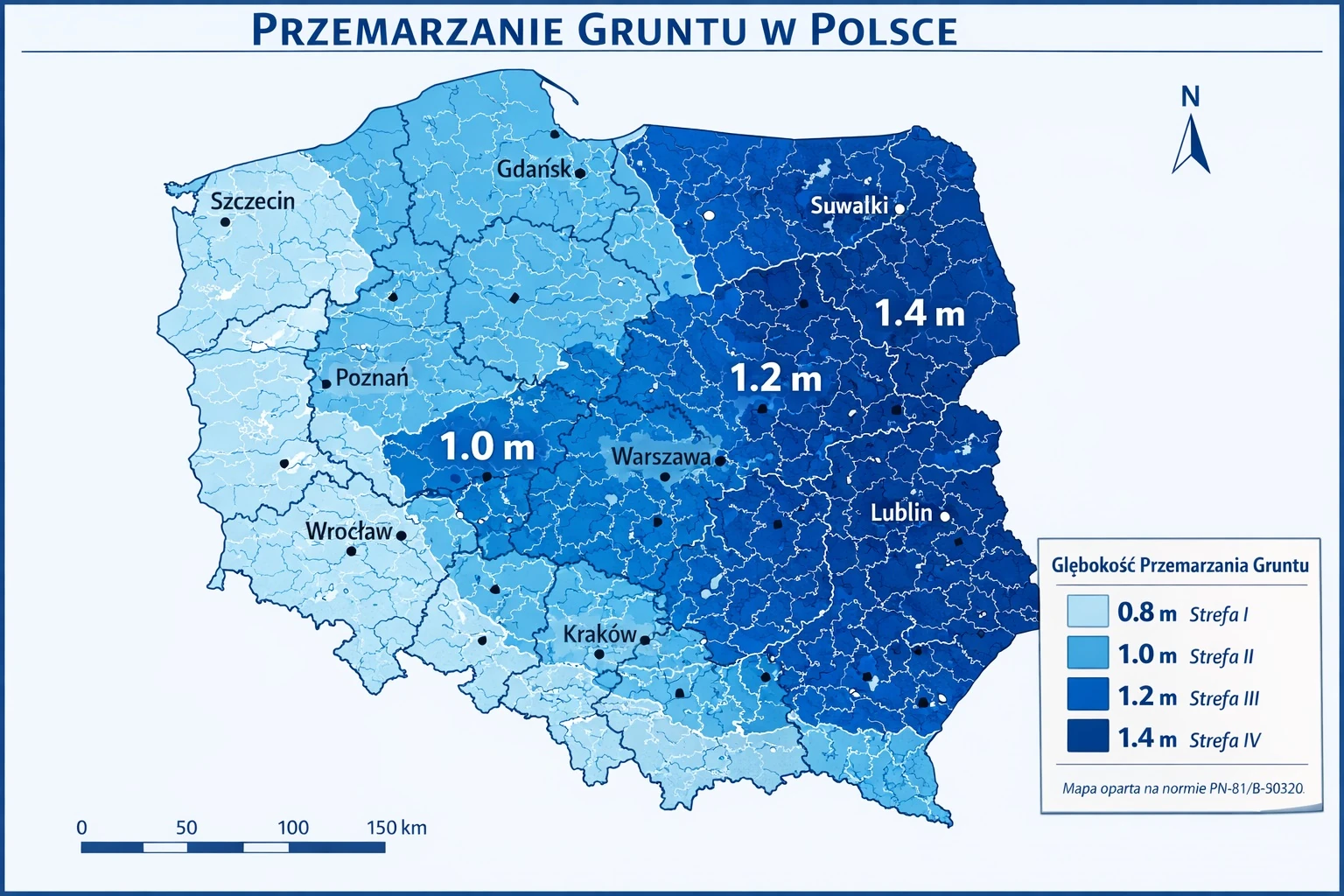

Mapa przemarzania
- Warstwy przemarzania z oznaczeniem czterech stref gradientem od jasnoniebieskiego (0,8 m) do granatowego (≥1,4 m).
- Grubsze kontury stref oraz podpisy głębokości.
- Legenda - wyjaśnienie wartości i normy PN-81/B-03020.
- Pasek skali i symbol północy dla orientacji mapy.
Uwaga: mapa normatywna PN-81/B-03020 oparta jest na danych historycznych i nie odzwierciedla punktowych pomiarów temperatury gruntu w czasie rzeczywistym. Trwają badania nad nowymi mapami opartymi na pomiarach i analizach probabilistycznych, które w przyszłości mogą zastąpić dotychczasowe podejście
Podsumowanie
Zrozumienie przemarzania gruntu jest fundamentem projektowania konstrukcji naziemnych, w tym tarasów. Strefy przemarzania określone w normie PN-81/B-03020 umożliwiają ustalenie minimalnej głębokości fundamentów, co pozwala uniknąć problemów strukturalnych w okresie zimowym. Wprowadzenie pojęcia izotermy zerowej pozwala na bardziej precyzyjne i probabilistyczne podejście do analizy gruntów w projektowaniu nowoczesnym.
