Taras z odwróconym układem warstw nad pomieszczeniem ogrzewanym

Płyta tarasowa w odwróconym układzie warstw

Definicja: Płyta tarasowa w odwróconym układzie warstw to wielowarstwowa przegroda pozioma, w której izolacja termiczna znajduje się powyżej izolacji wodochronnej, a całość pełni funkcję dachu użytkowego nad pomieszczeniami ogrzewanymi.

Płyta tarasowa musi spełniać wymagania nośności, szczelności oraz izolacyjności cieplnej, a jej konstrukcja powinna być dostosowana do stałych i zmiennych obciążeń użytkowych.

Odwrócony układ warstw tarasu – zasada działania

Ważne: Odwrócony układ warstw tarasu polega na umieszczeniu izolacji termicznej bezpośrednio na warstwie hydroizolacji, co chroni ją przed działaniem czynników atmosferycznych oraz skrajnymi temperaturami.

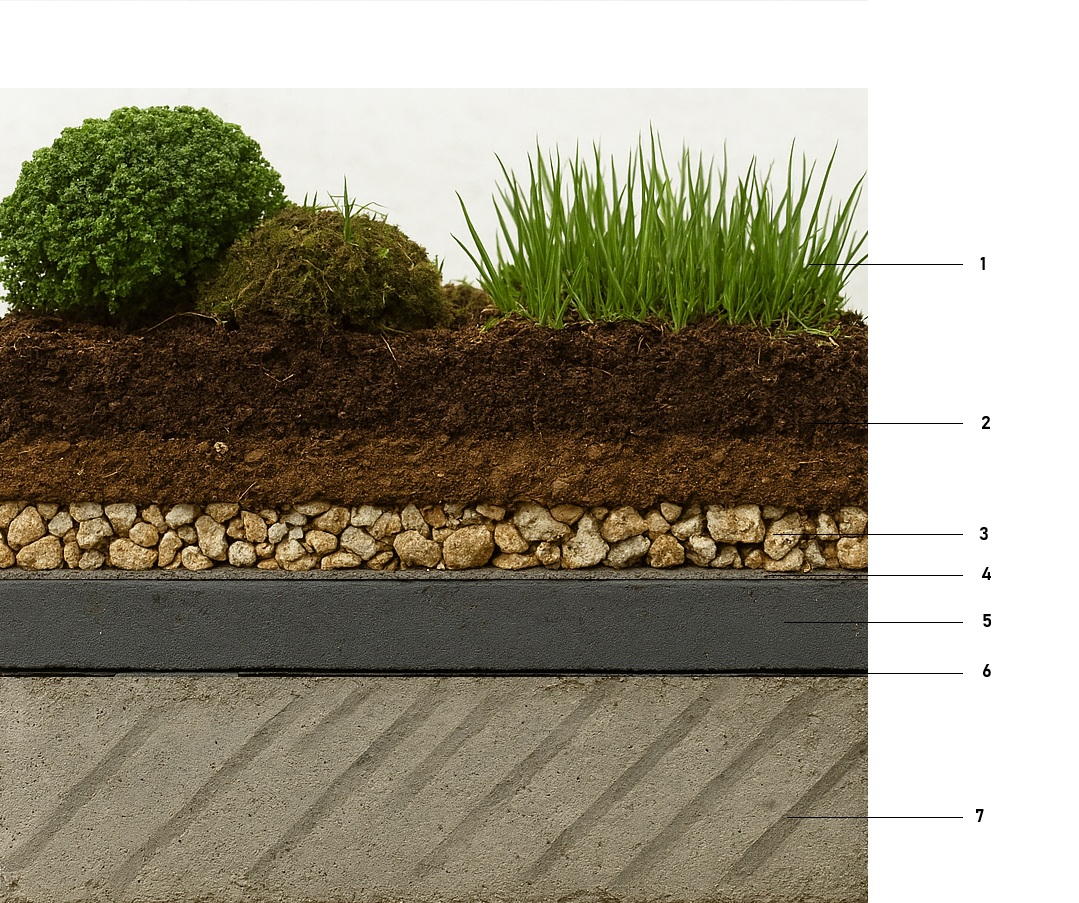

1) Warstwa nawierzchniowa, 2) Ziemia, 3) Warstwa filtracyjna oddzielona od ziemi matą separacyjną, 4) Mata filtracyjna, 5) Termoizolacja, 6) Hydroizolacja, 7) Konstrukcja stropu

Rozwiązanie to jest charakterystyczne dla konstrukcji typu taras użytkowy i znacząco zwiększa trwałość całego przekrycia.

Podłoże pod hydroizolację tarasu

Podłoże pod hydroizolację tarasu z odwróconym układem warstw powinno być nośne, równe, o odpowiednich spadkach umożliwiających odprowadzenie wody do systemu odwodnienia.

Warstwa paroizolacyjna w tarasie nad pomieszczeniem ogrzewanym

Definicja: Warstwa paroizolacyjna w tarasie nad pomieszczeniem ogrzewanym ogranicza przenikanie pary wodnej z wnętrza budynku do warstw płyty tarasowej. Finalnie paroizolacja ma zabezpieczyć termoizolację ( np. z wełny mineralnej ) przed zawilgoceniem pochodzącym z pary wodnej. Chodzi tutaj o przeniesienie punktu rosy. Natomiast wbudowanie paroizolacji powinno być poprzedzone odpowiednimi obliczeniami cieplno-wilgotnościowymi.

Hydroizolacja tarasu z odwróconym układem warstw

Hydroizolacja tarasu w odwróconym układzie warstw jest kluczowym elementem szczelności całej przegrody. Warstwa ta musi być odporna na parcie wody, cykle zamarzania i rozmarzania oraz długotrwałe oddziaływanie wilgoci.

Izolacja termiczna tarasu – płyty XPS

Izolacja termiczna tarasu z odwróconym układem warstw wykonywana jest z materiałów nienasiąkliwych, najczęściej z płyt XPS, które zachowują swoje właściwości cieplne nawet przy okresowym kontakcie z wodą.

Warstwy drenażowe i poślizgowe

Warstwa drenażowo-poślizgowa w tarasie odwróconym umożliwia swobodny odpływ wody po powierzchni hydroizolacji oraz kompensuje różnice rozszerzalności termicznej poszczególnych warstw.

Warstwa filtrująca w tarasie odwróconym

Warstwa filtrująca, wykonana najczęściej z geowłókniny, zabezpiecza warstwę drenażową przed zamuleniem drobnymi cząstkami pochodzącymi z warstw nawierzchniowych.

Warstwy nawierzchniowe tarasu z odwróconym układem warstw

Definicja: Warstwy nawierzchniowe tarasu z odwróconym układem warstw stanowią użytkową i estetyczną powierzchnię tarasu oraz chronią warstwy leżące poniżej.

Najczęściej stosuje się płyty tarasowe na wspornikach, nawierzchnie żwirowe lub płyty kamienne, które umożliwiają łatwy demontaż i dostęp do warstw izolacyjnych.

Układ warstw tarasu odwróconego – zestawienie
